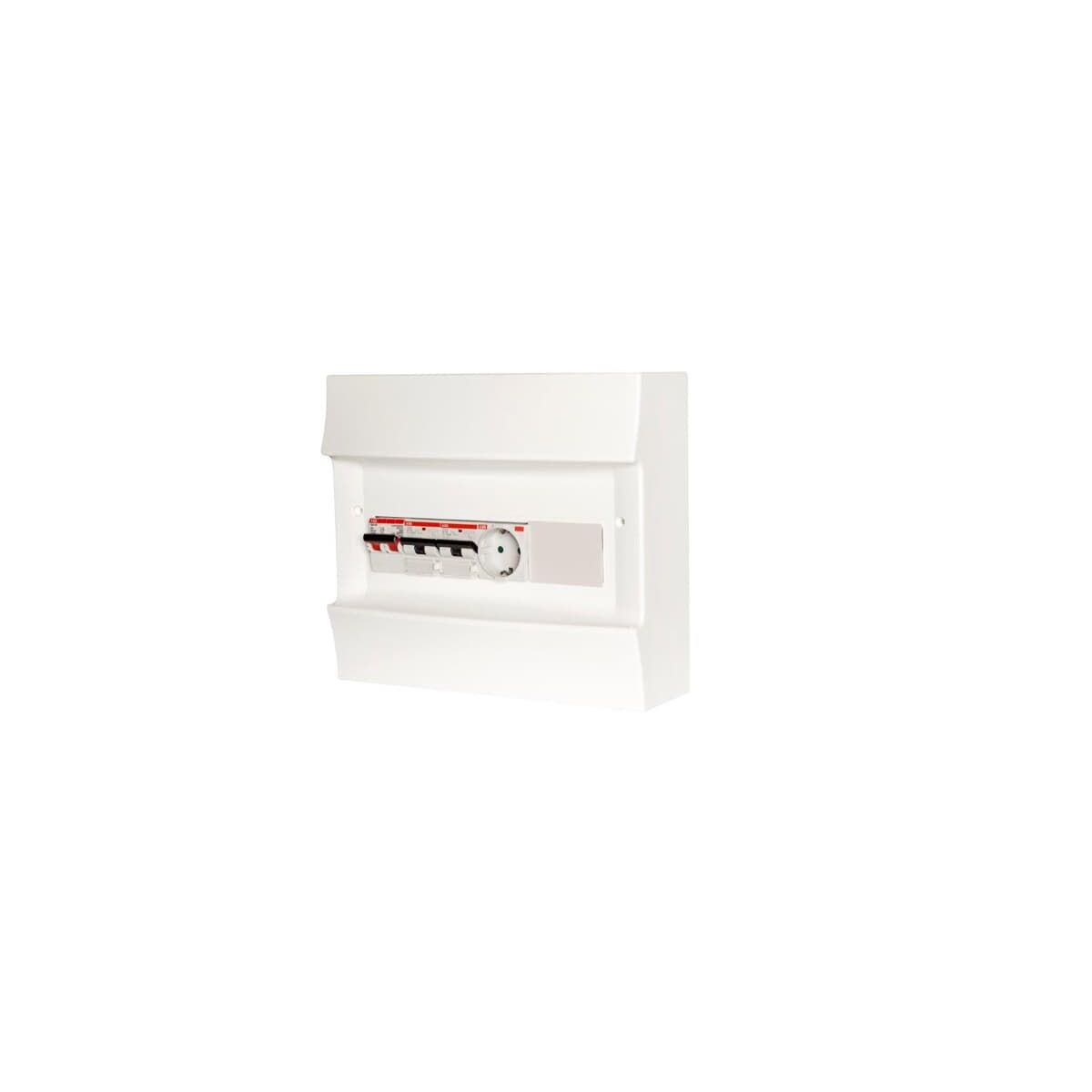

ABB heeft een PV-verdeler ontwikkeld voor het aansluiten van zonnepanelen op een omvormer, genaamd de ZV16-H42.C.CW (type nummer: 1SPN001600F0060).
Deze 1-fase PV-verdeler biedt de volgende specificaties:
- 1x Hoofdschakelaar
- 2x Aardlekautomaten
- 1x Contactdoos
- Type: ZV16-H42.C.CW
- Type nummer: 1SPN001600F0060
- 1 Fase ABB PV-verdeler
Elektrische kenmerken van de ABB ZV16-H42.C.CW PV-Verdeler (1 Fase):
- Installatiekast: 220 x 275 x 110 mm (BxHxD), Kunststof, Geen transparante deksel
- Hoofdschakelaar: 40 Ampère, 2-polig, 2 Modules breed
- Aardlekautomaten: B karakteristiek, 16 Ampère, 2 Modules breed, 30 mA
- Contactdoos: Standaard contactdoos
1 Fase ABB PV-Verdeler Zonnepanelen met:
- kWh-meter
- 2x B16/0,03 Aardlekautomaten achter de hoofdschakelaar van 40A
- Contactdoos achter de hoofdschakelaar van 40A
Afmetingen van de ABB 1 Fase PV-Verdeler 1SPN001600F0060:
- Diepte: 110 mm
- Hoogte: 275 mm
- Breedte: 220 mm
- Breedte in module eenheden: 12 Module eenheden
Overige eigenschappen van de ABB 1 Fase Verdeler Zonnepanelen 1SPN001600F0060:
- Kleur: Wit
- Beschermingsgraad: IP41
- Inclusief afdichtsleuf
Over PV-omvormers van ABB:
De ABB PV-omvormers voor zonnepanelen kunnen worden geplaatst op de zolder van een woning. De ZV16 kan worden aangesloten op de bestaande wandcontactdoos, bijvoorbeeld die van de wasmachine, mits deze wordt gevoed door een directe ononderbroken leiding vanuit de meterkast.
Belangrijke kenmerken van de PV-omvormers van ABB zijn onder andere:
- Geschikt voor gebruik op bestaande elektriciteitsleidingen.
- Uitbreiding op de bestaande installatiekast.
- Afschakelbaar in geval van calamiteiten zoals onweer.
- Snel en eenvoudig te installeren.
